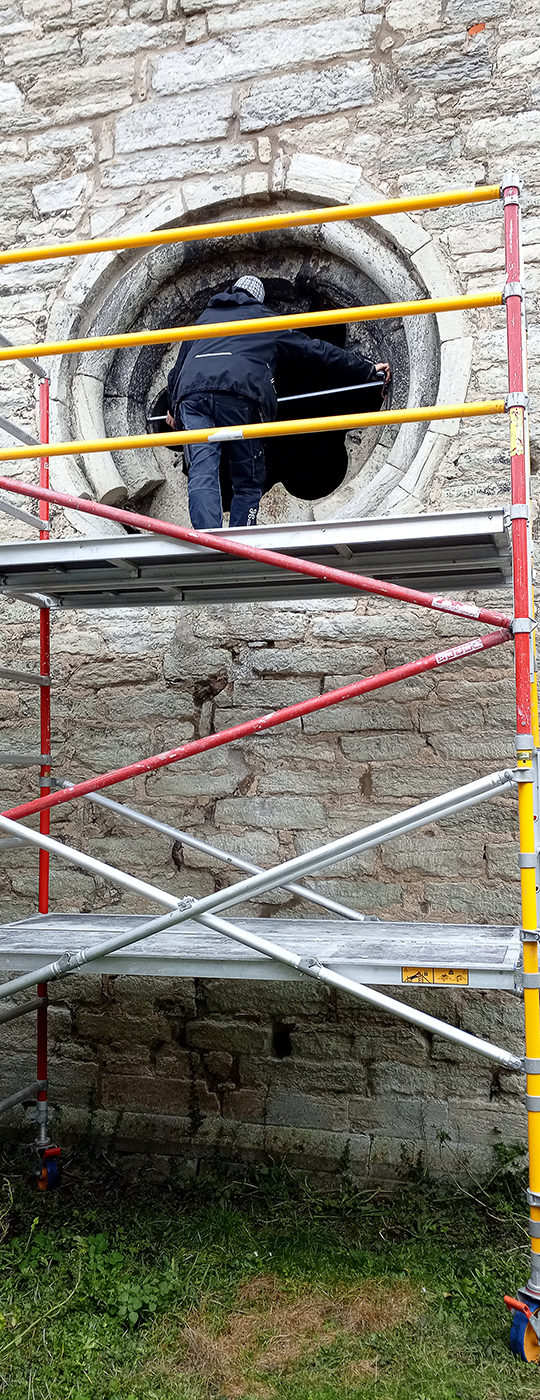

Uppmätning av oktagonens rosettfönster i Helge Ands ruin, inför tillverkning av ljusbox. Foto: Viktor Lindbäck CC-BY

Glasmålningarna är en viktig del av en medeltida kyrkas karaktär. På Gotland finns Nordens bäst bevarade medeltida glasmålningar, i ett 30-tal av landsbygdskyrkorna. Tyvärr finns ingenting kvar av den medeltida glasprakten i Visbys ruiner. Men i de tomma fönsteröppningarna, kan man ändå ana fönstrens former och geometri.

Rosettfönster i oktagonen på Helge Ands ruin, Visby. Foto: Viktor Lindbäck CC-BY

I experimentet med en projektionsbaserad immersiv upplevelse i Helge Ands ruin i Visby (Läs mer om experimentet HÄR), ingår att skapa en upplevelse av de medeltida blyglasfönstrens färger, motiv och symbolvärld. Det finns inga samtida målningar eller arkeologiskt material, som ger några som helst indikationer om fönstrens ursprungliga utseenden i Helge Ands ruin. Eftersom Helge Ands ruin är byggd på ett för både Gotland och Sverige helt unikt sätt, så finns det heller inga andra kyrkor i närheten att direkt jämföra med. Jag har därför hämtat motiv, färger och formelement från bevarade blyglasfönster i andra medeltida gotländska kyrkor, och satt samman dem till historiskt och hantverksmässigt rimliga rekonstruktioner som passar in i fönsteröppningarnas geometri; väl medveten om att det inte blir någonting annat än anakronismer. Det primära syftet med experimentet är heller inte att rekonstruera glasmålningar, utan att visa på den estetiska upplevelsen av medeltida blyglasfönster. Då de rekonstruerade fönstren innehåller autentiska motiv, som illustrerar medeltida livsåskådning, blir de också en del av upplevelsens sammanhållande berättelse.

Detalj av korfönstrets glasmålningar från 1300-talet i Klinte kyrka på Gotland. Foto: Viktor Lindbäck CC-BY

De tre fönster som återskapas ligger alla i den västra delen av oktagonen – dvs. inte i koret, även om denna del av ruinen av besökarna ofta uppfattas som kor och får vara bakgrund för bröllop. Det mittersta fönstret, med geometri baserad på talet 6, har med största sannolikhet haft ett centralmotiv, omgivet av 6 andra motiv i rundlarna. De övriga två fönstren; ett fyrpass- resp. ett sexpassfönster, i det södra resp. norra trapphuset, har troligen framför allt tjänat som ljusinsläpp i de mörka trapporna. Även om glaset i trappfönstren kanske var av mera transparent slag, med färre målade detaljer än rosettfönstret, så satt det definitivt glasrutor i fönsteröppningarna. Glasfalsarna och hålen för vindjärn/stagjärn är fortfarande synliga.

Oktagonens fyrpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Oktagonens sexpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY

Passaren och vinkelhaken var förutsättningarna för den medeltida arkitekturen och blyglasfönstren. Så här ser det ut, när jag ritar upp fönstrens grundformer för hand:

Oktagonens sexpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Grundformen i oktagonens sexpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Oktagonens fyrpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Grundformen i oktagonens fyrpassfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Oktagonens tomma rosettfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY
Grundformen i oktagonens rosettfönster, i Helge Ands ruin i Visby. Foto: Viktor Lindbäck CC-BY

I fönstren har det också suttit masverk, som nu är borta. Fotot nedan visar masverk för ett sexpassfönster utanför Hôtel de Sully i Marais, Paris:

Masverk utanför Hôtel de Sully i Marais, Paris. Foto: Viktor Lindbäck CC-BY
Detalj av masverk, Hôtel de Sully i Marais, Paris. Foto: Viktor Lindbäck CC-BY

Mig veterligen, så finns det på Gotland inga kompletta bevarade medeltida fönster med glasmålningar av exakt samma form som de tre fönstren i oktagonens västsida i Helge Ands ruin. Det mest kompletta fönster med 6-faldig geometri jag lyckats hitta, är övre delen av korfönstret i Klinte kyrka. Därifrån har jag hämtat motiven till oktagonens rosettfönster.

Övre delen av korfönstret i Klinte kyrka, Gotland. Glasmålningarna är från 1300-talet. Foto: Viktor Lindbäck CC-BY

’Även om jag utgår från foton, ritar jag motiven för hand. Som glasmålningarna ser ut nu, så går det heller inte att använda fotona direkt till projiceringar.

Rekonstruktion av ängel från korfönstret i Klinte kyrka, Gotland, för användning i en ljusbox i Helge Ands ruin. Foto: Viktor Lindbäck CC-BY

Teckningarna skannas sedan in med hög upplösning, så att de går att använda i projiceringar och ljusbox. De analoga teckningarna bidrar till den medeltida känslan. Att redan från början arbeta med digitala bézierkurvor får bara motiven att se ut som slätstrukna animekaraktärer. Originalmotiven är alla mer eller mindre asymmetriska. Det blir heller ingen laserprecision när man skär och slipar glas för hand. Kladdiga lödningar, sprickor och skarvar tvärs över huvuden och klädnader är också en del av de medeltida fönstrens karaktär. Det viktigaste är inte detaljprecision, utan helhetsintrycket; övertydligheten i gester och symboler, explosionerna av färger och ljus. Det levande, infallande, färgade ljuset från fönstren i kyrkorummet kommer att åskådliggöras genom projektionsteknik, och vara en del av den animerade berättelsen om Helge Ands historia. För att skapa den immersiva upplevelsen av ljus och färg från fönstren, kommer vi att använda oss av både en ljusbox och projiceringar. Mer om detta arbete kommer i nästa inlägg.

Grunden till den ljusbox som skall passas in i oktagonens rosettfönster i Helge Ands ruin, Visby. Foto: Viktor Lindbäck CC-BY
