Immersiv teknik mellan ljus och mörker

Ljus är både en förutsättning och ett problem då man arbetar med projektionsteknik. Vi har därför gjort ett experiment med att visa projektioner inne i Helge Ands ruin mitt på dagen nu under årets ljusaste tid, för att testa vad som krävs av projektorer och mörkläggningsanordningar för att skapa en acceptabel upplevelse även under förhållanden som inte är helt optimala.

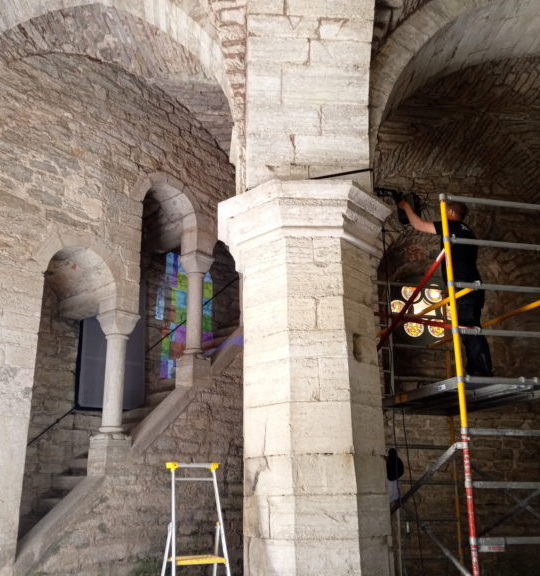

Under experimentet testade vi också att sätta in en ljuslåda i det tomma rosettfönstret, för att visualisera de glasmålningar som sannolikt fanns där under medeltiden. Förlagan har varit de medeltida glasmålningarna i övre delen av det mittersta korfönstret i Klinte kyrka på Gotland.

Ljuslådan är byggd i furuplywood och mdf-skiva. Den innehåller 7st ljuskällor som fjärrstyrs via DMX. Märke: SLV Senser 24 (LED 13W ,1200Lumen, 500mA, 3000k färgtemp=varmvit)

”Fönsterrutorna” består av opal (ljusgenomsläpplig) 4mm akryl som UV-/planprintats i en Roland VersaUV LEF-20

”Ljuskopparna” (ljuskällorna behöver sitta en bit ifrån fönsterrutorna) består av murarhinkar


På baksidan av ljuslådan sitter en väderskyddande låda med 12-kanals DMX>LED-driver från Lux Lumen, strömförsörjning samt en omvandlare från trådlös DMX till standard DMX (Beamz BBP W-DMX).


För att kunna visa projektioner inne i den delvis taklösa ruinen med stora fönsteröppningar i dagsljus, krävs någon form av mörkläggning. Till mörkläggning av fönsteröppningarna i Helge Ands ruin byggdes måttanpassade träramar, som vi sedan häftade fast brandskyddat, grått stretchtyg på (Megastretch 450 från Ilmonte). Detta fick kompletteras med svart brandskyddat s.k. Moltontyg på baksidan, för att blockera ljuset ytterligare.

Nu, efter testet, håller ramarna på att justeras och snyggas till, och kommer att förses med rörisolering längs kanterna för att blockera ut så mycket ljus som möjligt.


För att blockera det inkommande ljuset från den taklösa östra delen av ruinen, fästes ett större Moltontyg i ett 6m aluminiumrör som firades upp längs öppningen från ovanvåningen. Detta kommer att kompletteras med ytterligare ett Moltontyg för att nå ner till marken. Över hålet i taket i ruinens västra del, där projektionerna kommer att visas, sattes ett popup-/depåtält från XLMOTO upp.


För att kunna montera högtalare, projektorer och ljus utan att det stör för mycket (och för att det inte ska skada ruinen) så har speciella fästen tillverkats för montering med spännband på pelarna.

Testet visade att de projektorer vi tidigare använt oss av (Optoma EH501) inte räcker till för projiceringar dagtid under sommaren, ens med mörkläggning av ruinen. Vi kommer därför att behöva hyra in en ljusstarkare, professionell projektor för kommande publika visningar. Då finns det också tillfälle att dokumentera skillnaderna i kvalitet på projiceringar mellan en professionell och en enklare projektor.
